Pārdošanā metāla štancēšanas presformas: katra piedāvājuma reālās izmaksas

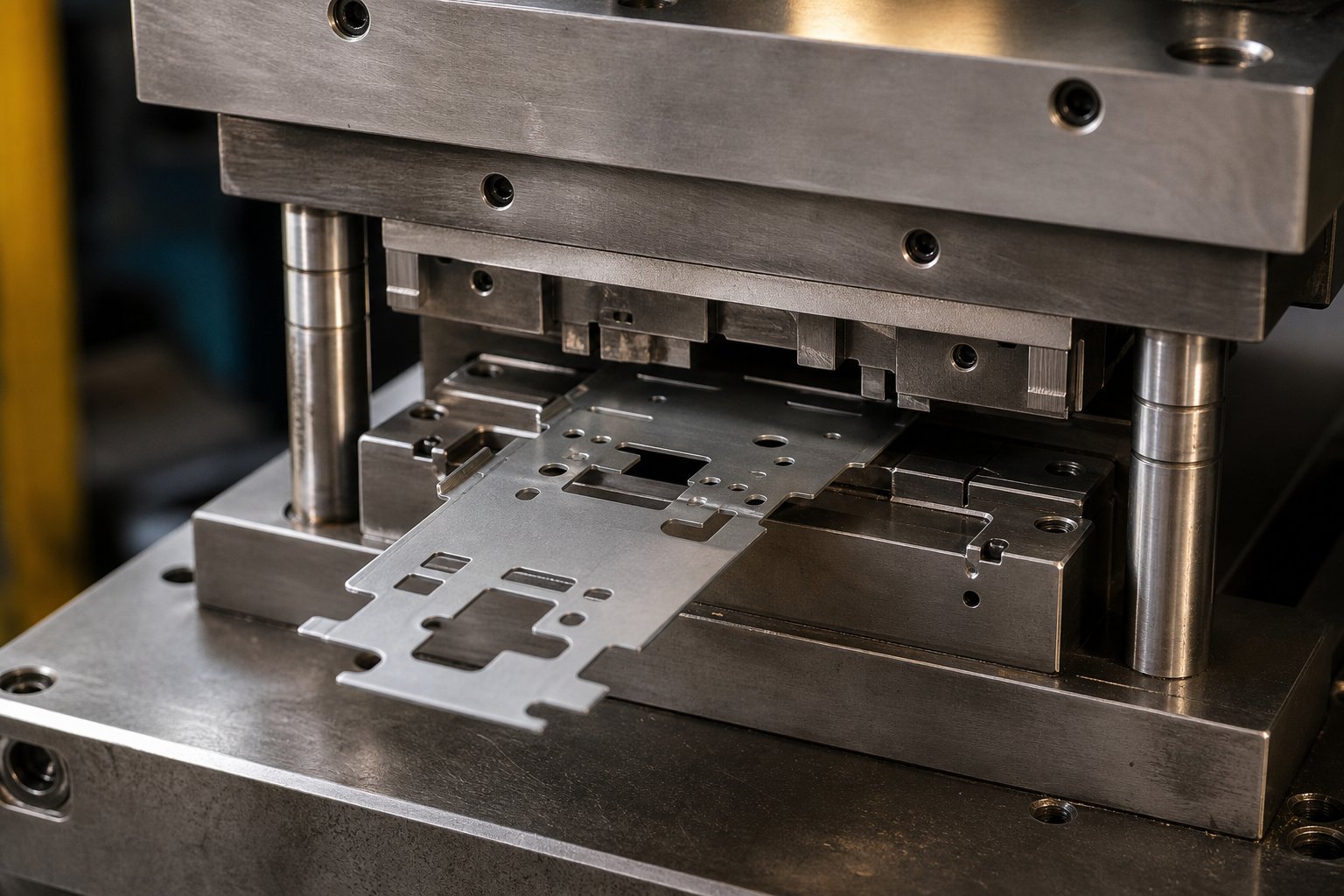

Kas patiesībā ir metāla štancēšanas presformas un kāpēc tas ir svarīgi

MeklētPārdodu metāla štancēšanas presformasun jūs atradīsiet visu, sākot no 30 ASV dolāru burtu perforatoru komplektiem līdz 200 000 ASV dolāru progresīvām instrumentu sistēmām. Šis diapazons nav cenu noteikšanas anomālija -, tas atspoguļo divas pilnīgi atšķirīgas produktu kategorijas, kas apvienotas zem viena atslēgvārda. Pirms pieprasāt vienu cenu, saprotot, ko patiesībā pērkat, ietaupa laiku, naudu un daudz vilšanās.

Metāla štancēšanas presforma ir precīzi{0}}mehāniski apstrādāts instruments, kas uzstādīts mehāniskā vai hidrauliskā presē, kas izmanto kontrolētu spēku, lai grieztu, saliektu, veidotu vai ievilktu plakanu lokšņu metālu gatavā daļā ar atkārtojamu izmēru precizitāti.

Šī definīcija atdala ražošanas štancēšanas presformas no visa pārējā, ar ko saskarsities meklēšanas rezultātos. Atšķirībai ir lielāka nozīme, nekā vairums pircēju saprot.

Ražošanas štancēšanas presformas pret marķēšanas veidnēm

Ražošanas štancēšanas presformas veic formēšanas darbības - noformēšana, caurduršana, locīšana, vilkšana -, kas fiziski pārveido lokšņu metāla ģeometriju. Tie darbojas presēs, kuru tilpums ir no 5 līdz 2,{5}} tonnām, un ražo detaļas ar ātrumu no desmitiem līdz tūkstošiem sitienu minūtē.

Marķēšanas presformas, ko bieži sauc par štancēšanas zīmogiem vai apzīmogošanas presformām, dara kaut ko būtiski atšķirīgu. Tie uzspiež tekstu, logotipus vai sērijas numurus uz virsmas, nemainot daļas formu. Šajā kategorijā ietilpst burtu perforatoru komplekti un gravēšanas rīki. Abi ir likumīgi produkti, taču tie kalpo pilnīgi atšķirīgiem mērķiem - un tiem ir pilnīgi atšķirīga cenu struktūra. Iegādājoties metāla štancēšanas presformas ražošanas detaļām, marķēšanas rīku agrīna filtrēšana novērš nevajadzīgas sarunas ar nepareizajiem pārdevējiem.

Nozares, kurās tiek izmantotas metāla štancēšanas presformas

Štancēšanas presformas ir liela apjoma{0}}ražošanas pamatā vairākās nozarēs. Automobiļu ražotāji tos izmanto kronšteinu, konstrukciju paneļu un spaiļu savienotāju ražošanā. Patērētāju elektronika ir atkarīga no elektriskās metāla štancēšanas kārbu, akumulatora kontaktu un savienotāju korpusu ekranēšanai. Ierīču ražotāji izmanto štancēšanas presformas iekšējiem rāmjiem un ārējiem paneļiem, savukārt kosmiskās aviācijas programmās tās ir nepieciešamas vieglām konstrukcijas sastāvdaļām, kas tiek turētas līdz stingrām pielaidēm.Pasaules metāla štancēšanas tirgustiek prognozēts, ka līdz 2030. gadam pārsniegs 283 miljardus ASV dolāru, ko daļēji veicinās elektrisko transportlīdzekļu akumulatoru korpusi un pieprasījums pēc plaša patēriņa elektronikas.

Kāpēc, izprotot die pamatus, tiek ietaupīta nauda

Katrs štancēšanas presformas piedāvājums atspoguļo lēmumus par presformas veidu, materiālu, sarežģītību un paredzamo ražošanas apjomu. Pircēji, kuri saprot šos pamatprincipus, uzdod precīzākus jautājumus, atpazīst pārspīlētus citātus un izvairās no pārāk-norādīt viņiem nevajadzīgus rīkus. Atšķirības starp vienkāršu vienas-stacijas matricu un vairāku-progresīvo vairāku staciju rīku var nozīmēt 10 reižu izmaksu atšķirību - un nepareiza izvēle jebkurā virzienā sadedzina budžetu vai ierobežo ražošanas jaudu.

Patiesais jautājums ir ne tikai par to, kur atrast metāla štancēšanas presformas -, bet arī precīzi zināt, kāda veida presforma atbilst jūsu daļai, apjomam un budžetam.

Zīmogošanas presformu veidi, kas jāsaprot katram pircējam

Preses veida atbilstība jūsu ražošanas prasībām ir viens no augstākajiem{0}}sviras lēmumiem jebkurā štancēšanas projektā. Izvēlieties pārāk vienkāršu matricu, un jūs sadedzināsit darbu sekundārajās operācijās. Izvēlieties vienu, kas ir pārbūvēts, un jūs piesaistīsit kapitālu instrumentos, kas jums nav nepieciešami. Četras galvenās kategorijas - viena-stacija, saliktā, progresīvā un pārsūtīšanas - katra ieņem īpašu vietu apjoma, sarežģītības un daļas ģeometrijas ziņā.

Viena{0}}stacija vienkāršām darbībām

Atsevišķas{0}}stacijas matricas veic vienu darbību vienā nospiešanas gājienā. Noslīpēšanas forma no lokšņu metāla izgriež plakanu formu. Caurduršanas matrica izdara caurumus vai spraugas. Liekšanas matrica veido leņķi. Katrs uzdevums tiek veikts neatkarīgi, pa vienam.

Šī vienkāršība ir gan spēks, gan ierobežojums. Vienas-stacijas presformas ir lētas projektēšanā, ātri uzbūvējamas un viegli kopjamas. Tie ir ideāli piemēroti neliela-apjoma palaišanai, prototipu validācijai vai daļām ar vienkāršu ģeometriju, kurām nepieciešama tikai viena vai divas darbības. Padomājiet par plakanajām paplāksnēm, vienkāršiem kronšteiniem vai atsevišķiem{5}}caurumiem. Bet, ja jūsu daļai ir nepieciešamas vairākas funkcijas - caurumi plus līkumi un apdare -, jums būs jāpārvieto apstrādājamā detaļa starp atsevišķām presēm ar atsevišķām presēm. Tas palielina apstrādes laiku un rada atšķirības starp darbībām.

Ražošanas apjomiem, kas mazāki par 10 000 vienībām vai detaļām, kurām nepieciešams tikai viens formēšanas posms, vienas-stacijas instrumenti nodrošina zemas izmaksas, nezaudējot kvalitāti. Iesaistītos metāla perforatorus un presformas ir viegli iegūt un ātri nomainīt, kad tās nolietojas.

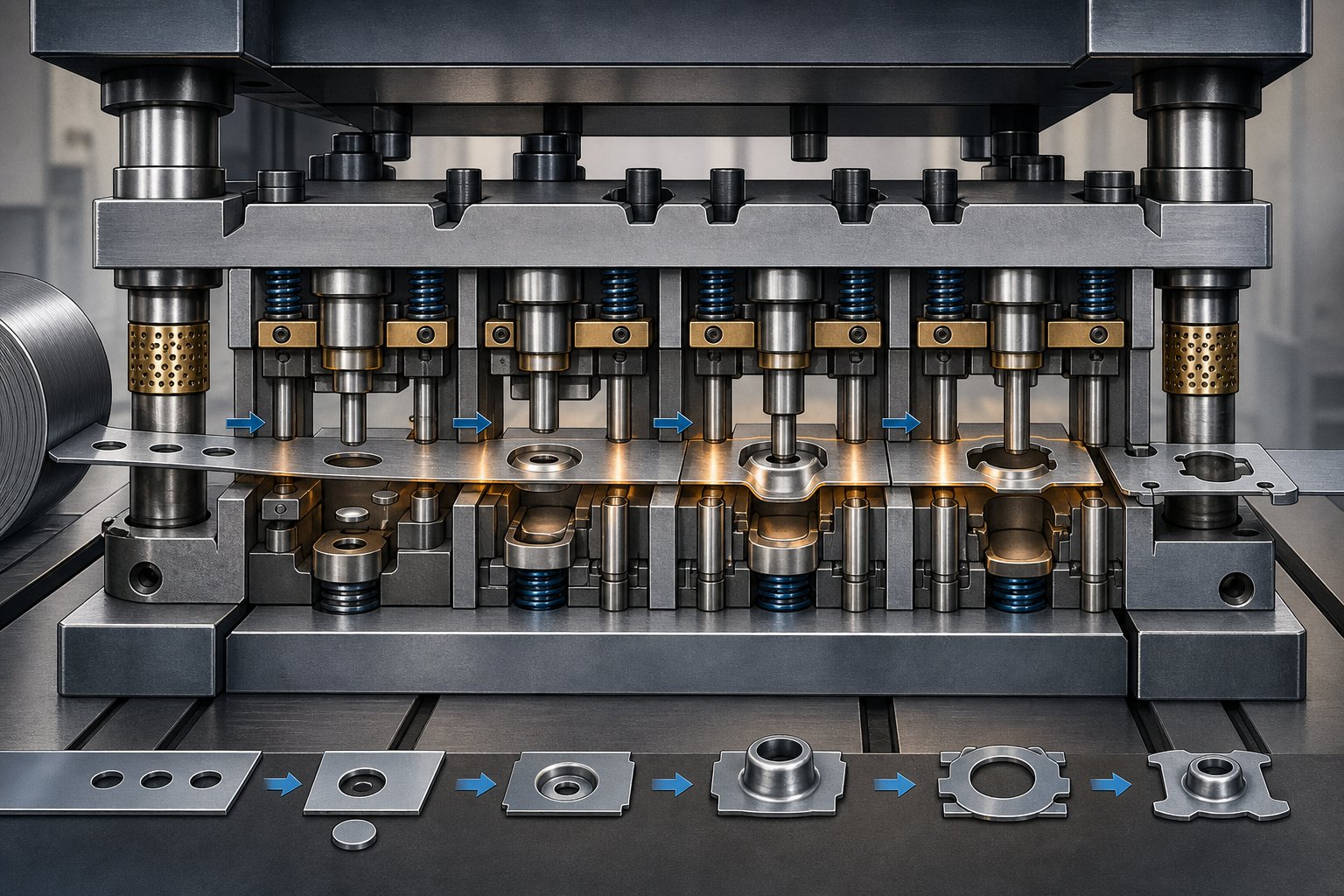

Progresīvās veidnes liela{0}}apjoma ražošanai

Progresīvās formas pilnībā apvērš efektivitātes vienādojumu. Nepārtraukta metāla sloksne tiek izvadīta caur vairākām stacijām vienā štancēšanas iekārtā, katrai stacijai veicot atšķirīgu darbību - caurdurot pirmajā stacijā, veidojot otrajā, apgriežot trešajā un tā tālāk. Sloksne automātiski virzās uz priekšu ar katru nospiešanas gājienu, un gatavā daļa nokrīt gala stacijā.

Šī iestatīšana ir paredzēta-liela apjoma{1}}ražošanai. Tiklīdz progresīvā prese darbojas, tā var ražot simtiem vai tūkstošiem detaļu stundā ar minimālu operatora iejaukšanos. Vienības maksa par-vienību krasi samazinās, salīdzinot ar vienas{5}}stacijas pieeju. Jūs atradīsit progresīvās veidnes aiz vairuma lokšņu metāla štancēšanas presformu, ko izmanto automobiļu savienotājos, elektriskajos kontaktos un plaša patēriņa elektronikas ekranēšanas komponentos.

Kompromiss-ir sākotnējais ieguldījums un izpildes laiks. Progresīvās presformas ir sarežģīti projektēt, tām ir nepieciešama precīza sloksnes izkārtojuma plānošana un nepieciešamas lielākas-tonnāžas preses. Tiem ir ekonomiska nozīme, ja ikgadējie apjomi sasniedz desmitiem tūkstošu vai vairāk -, līdz ar to vienas-daļas ietaupījumi pārsniedz augstākās instrumentu izmaksas.

Salikto un pārneses veidņu salīdzinājums

Saliktās formas ieņem vidusceļu starp vienas{0}}stacijas vienkāršību un progresīvu efektivitāti. Tie veic vairākas griešanas darbības -, piemēram, noformēšanu un caurduršanu - ar vienu nospiešanas gājienu. Iedomājieties daļu, kurai nepieciešams ārējais profila griezums un trīs iekšējie caurumi vienlaikus. Saliktā veidne tiek galā ar vienu sitienu, veidojot detaļas ar izcilu koncentriskumu starp elementiem, jo ​​viss tiek sagriezts uzreiz.

Ierobežojums? Saliktās presformas labi tiek galā ar griešanas darbībām, bet nav piemērotas formēšanai. Ja jūsu daļai ir nepieciešami izliekumi vai vilkumi, kas apvienoti ar griezumiem, jums būs nepieciešama kombinēta veidne vai cita pieeja.

Pārsūtīšanas matricas izmanto citu ceļu. Sagatave tiek atdalīta no sloksnes procesa sākumā un pēc tam fiziski pārvietota - ar mehāniskiem pirkstiem, robotiem vai atspolēm - starp neatkarīgām stacijām. Katra stacija atsevišķai daļai veic specializētu zīmogu un presēšanas darbību. Tas padara pārvietošanas formas ideālus lielākiem, dziļākiem vai ģeometriski sarežģītākiem komponentiem, piemēram, automašīnu konstrukciju rāmjiem, dziļi{5}}novilktiem korpusiem vai cauruļveida daļām, kuras nevar palikt piestiprinātas pie nesēja sloksnes.

Pārsūtīšanas sistēmas darbojas lēnāk nekā progresīvie iestatījumi, taču tās apstrādā daļu ģeometrijas, kuras progresīvās formas vienkārši nevar pielāgot. Tie ir īstā izvēle-vidēja{2}}līdz-liela apjoma vai trīsdimensiju komponentu ražošanai.

Presformas štancēšanas efektivitāte nav saistīta tikai ar ātrumu -, tā ir štancēšanas presformu veidu saskaņošana ar jūsu detaļas ģeometriju, mērķa apjomu un pieņemamo instrumentu budžetu. Neatbilstība jebkurā virzienā maksā vairāk nekā pati matrica.

Standarta kataloga presformas un pielāgotas{0}}inženierijas

Pareiza formas izvēle ir tikai puse no vienādojuma. Nākamais lēmums - iegādāties standarta presformu no kataloga vai nodot ekspluatācijā pielāgotu metāla štancēšanas presformu, kas izgatavota atbilstoši jūsu precīzai detaļas ģeometrijai -, nosaka jūsu sākotnējās izmaksas, -daļas ekonomiju un ilgtermiņa- elastību. Ja kļūdāties abos virzienos, jūs vai nu esat pārmaksājuši par nevajadzīgajiem instrumentiem, vai arī iegādājāties detaļas, kas nav īsti piemērotas.

Kad standarta katalogam ir jēga

Standarta kataloga presformas ir ārpus-}-plauktu instrumentiem, kas pieejami no izplatītājiem parastajām ģeometriskām formām: apaļiem caurumiem, pamata rievas, vienkāršiem kronšteiniem un standarta lieces profiliem. Tie tiek piegādāti ātri, maksā mazāk iepriekš un neprasa inženiertehnisko sagatavošanās laiku.

Jūs gūsit labumu no standarta presformas, ja jūsu detaļā tiek izmantoti parastie caurumu raksti vai pamata formas, kas jau ir piegādātāja katalogā. Prototipu izstrāde ir vēl viens spēcīgs izmantošanas gadījums -, ja dizains nav pabeigts, nav jēgas tērēt 12 000 ASV dolāru par pielāgotu zīmogu, kas varētu būt jāpārstrādā pēc nākamajām inženierijas izmaiņām. Īsi, mazāk par dažiem simtiem vienību, testa partijām vai vienreizējiem-pasūtījumiem arī dod priekšroku standarta instrumentiem, jo ​​apjoms neattaisno pielāgotus ieguldījumus.

Kompromiss{0}}ir ierobežojums. Standarta presformas ierobežo jūsu ģeometrijas iespējas, tām var nebūt vislielākās pielaides, un bieži vien ir nepieciešamas sekundāras darbības, lai sasniegtu pēdējās daļas specifikāciju. Šīs sekundārās darbības palielina izmaksas par vienu vienību, kas ātri savienojas ar lielāku daudzumu.

Kad Custom Dies kļūst par labāku ieguldījumu

Pielāgotas metāla štancēšanas presformas kļūst nepieciešamas, tiklīdz jūsu detaļu ģeometrija, pielaides vai ražošanas apjoms pārsniedz to, ko var nodrošināt kataloga instrumenti. Ja detaļu izstrādājāt pats - ar patentētām funkcijām, īpašām izmēru prasībām vai unikālām lieces secībām -, visticamāk, jums būs nepieciešama pielāgota metāla zīmoga presforma, kas izstrādāta atbilstoši.

Stingras pielaides ir skaidrs izraisītājs. Standarta instrumenti tiek pietuvināti, bet "aizvērt" neizdodas, kad detaļas ir precīzi jāapmainās komplektos. Tāpat liela-apjoma ražošanai ir vajadzīgas pielāgotas štancēšanas presformas, kas optimizētas ātrumam un konsekvencei. Progresīvā prese, kas izstrādāta jūsu sloksnes izkārtojumam, rada ievērojami ātrāk nekā parastie instrumenti ar manuālu apstrādi starp darbībām.

Materiāla veids arī nosaka šo lēmumu. Nerūsējošā tērauda vai augstas -stiprības sakausējumu štancēšanai pie šauriem mērierīcēm ir jāveic īpaši klīrensa aprēķini un jāizvēlas prestērauds, ko nevar ņemt vērā{2}}no plaukta instrumentiem.

Pārtraukt{0}}vienmērīgu skaļumu starp standarta un pielāgoto

Pārtraukuma{0}}matemātika ir vienkārša. Sadaliet pielāgotās metāla spiedoga izmaksas ar ietaupījumiem uz vienu -daļu, salīdzinot ar alternatīvo pieeju.

Piemēram: pielāgota presforma, kas maksā 12 000 ASV dolāru, kas ražo detaļas par 0,45 ASV dolāriem, salīdzinot ar 3,50 ASV dolāriem par detaļu, izmantojot vispārīgus instrumentus ar sekundārajām darbībām, pārtraucot pat aptuveni 3900 detaļu. Zem šī skaitļa standarta pieejas kopumā maksā mazāk. Turklāt pielāgotie rīki atmaksājas - un turpina maksāt ar katru nākamo atkārtoto pasūtījumu.

Taču apjoms vien visu nepastāsta. Šeit ir lēmuma kritēriji, kas sakārtoti pēc ietekmes:

1. Kalpošanas apjoma projekcija- Apsveriet kopējo paredzamo daudzumu 3-5 gadu laikā, nevis tikai pašreizējo pasūtījumu. Sākotnējā 2000 vienību sērija ar ikgadējiem atkārtotajiem pasūtījumiem 2000 nozīmē 10 000 detaļu, kas ir krietni virs lielākās peļņas sliekšņa.
2. Dizaina stabilitāte- Ja joprojām ir iespējamas inženierijas izmaiņas, priekšlaicīgas instrumentu investīcijas rada reālu risku. Vispirms pierādiet dizainu, pēc tam apņemieties izmantot rūdītas pielāgotas štancēšanas presformas.
3. Pielaides prasības- Stingrākas pielaides samazina vienas-detaļas izmaksu atšķirību starp apstrādi un štancēšanu, potenciāli palielinot pārtraukuma-punktu.
4. Daļu sarežģītība un sekundārās darbības- Katrs papildu stabu-apzīmogošanas posms (atslāņošanās, pieskaršanās, manuāla liekšana) palielina standarta instrumentu faktiskās izmaksas par vienu -daļu.
5. Materiālu izmaksas- Dārgi sakausējumi palielina efektivitātes pieaugumu no pielāgotām presformām, jo ​​štancēšana patērē mazāk izejvielu nekā alternatīvie procesi.

Gudrākie pircēji to neuztver kā ne{0}}vai laikā bloķētu lēmumu. Daži sāk ar mehāniski apstrādātiem prototipiem, izmantojot standarta instrumentus, apstiprina piemērotību un darbību, pēc tam iegulda pielāgotā metāla štancēšanas presformā, tiklīdz apjomi apstiprina biznesa situāciju. Šī pakāpeniskā pieeja pārvalda risku, neupurējot-ilgtermiņa ekonomiku.

Protams, matricas izmaksas nenosaka tikai veids. Materiāli un konstrukcijas metodes, kas balstās uz instrumentiem - tērauda markas, termiskā apstrāde un apstrādes precizitāte -, ir tas, kas atšķir veidni, kas iztur 50 000 sitienu, no tā, kas droši darbojas vairāk nekā 500 000.

Materiālu un konstrukciju kvalitātes rādītāji

Divas presformas var izskatīties identiskas piegādātāja specifikāciju lapā un nodrošināt ļoti atšķirīgu kalpošanas laiku ražošanā. Atšķirība ir saistīta ar to, kas atrodas iekšpusē: izvēlētais štancēšanas tērauds, kā tas tika termiski apstrādāts un cik precīzi tas tika apstrādāts. Šīs konstrukcijas detaļas nav tikai inženiertehniskie sīkumi -, tie ir visprecīzākie pareģojumi, lai noskaidrotu, vai jūsu ieguldījumi instrumentos atmaksājas vai kļūst par dārgām apkopes problēmām.

Die Steel markas un kad katra ir piemērota

Ne katrai tērauda štancēšanas formai ir nepieciešams cietākais vai dārgākais materiāls. Pareizā atzīme ir atkarīga no tā, ko jūs apzīmogojat, cik ātri skrienat un cik sitienu jums nepieciešams pirms asināšanas vai nomaiņas.

Lūk, kā tiek sadalīti visizplatītākie vērtējumi:

D2 ir ražošanas štancēšanas darba zirgs -, tas veic lielāko daļu nospiešanas un caurduršanas darbu, kuru apjoms sasniedz simtiem tūkstošu. A2 nomaina daļu no šīs nodilumizturības pret stingrību, padarot to par labāku izvēli formēšanas operācijām, kurās veidne absorbē triecienu, nevis bīdes materiālu. S7 ir izcils lietojumos, kur pēkšņas slodzes sašķeltu cietākus tēraudus. M2, ātrgaitas instrumentu tērauds, saglabā griešanas veiktspēju temperatūrā, kas mīkstinātu aukstās-darba pakāpes -, kas ir būtiskas progresīvām veidnēm, kas darbojas ar lielu gājiena ātrumu. Karbīda ieliktņi pagarina diegu kalpošanas laiku miljonos ciklu, bet rada ievērojamas izmaksas un prasa rūpīgu apstrādi trausluma dēļ.

Kļūda, ko pircēji pieļauj visbiežāk? Visam norādot D2. Tas ir reflekss. Bet lokšņu metāla štancēšanas presformai, kas veic dziļu nerūsējošā tērauda vilkšanu, A2 vai S7 stingrība ir nepieciešama daudz vairāk nekā D2 nodilumizturība. Pakāpes atbilstība faktiskajam bojājuma režīmam - nodilums, šķembas vai deformācija - ir tas, kas atšķir viedo instrumentu specifikācijas no vispārīgajām.

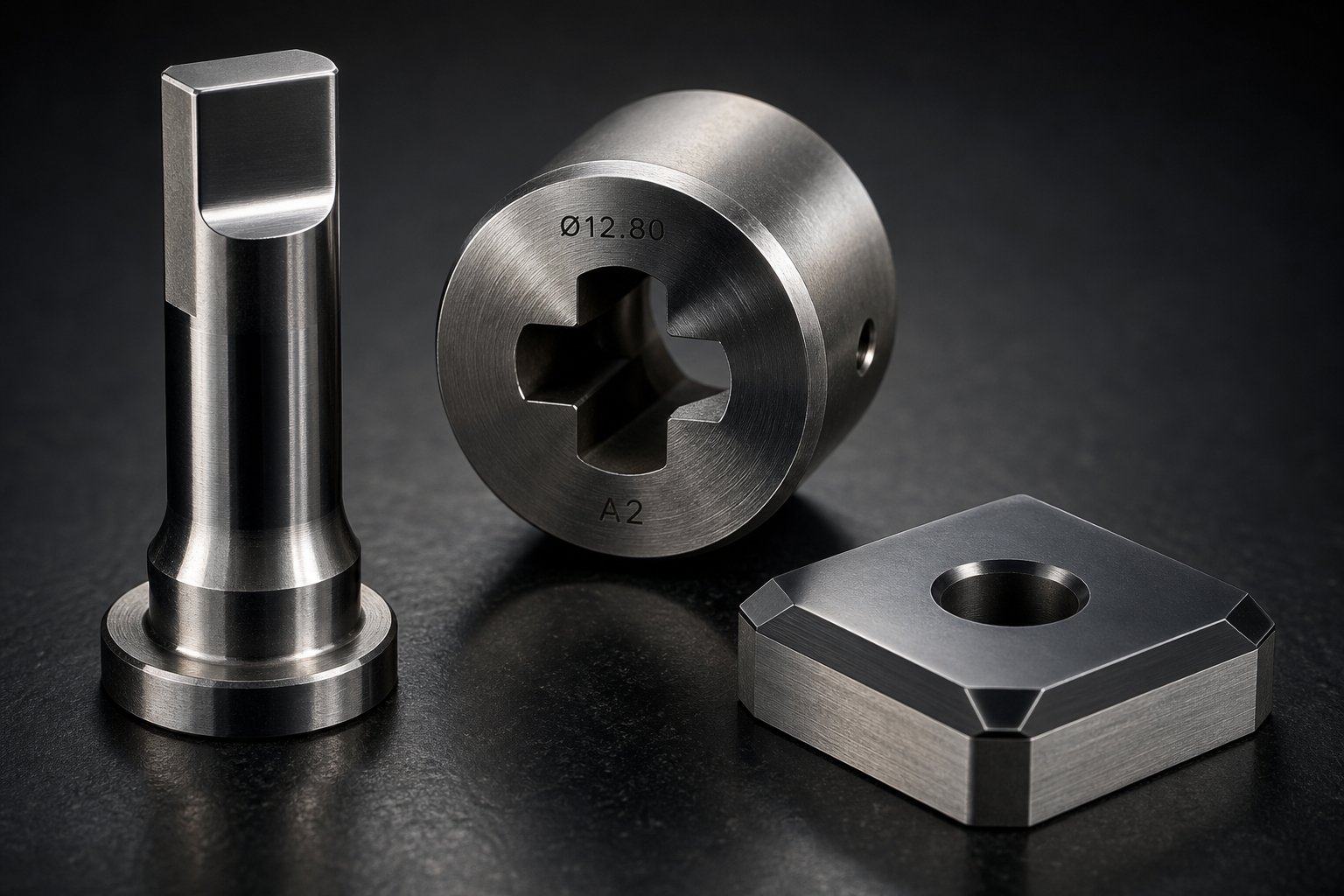

Termiskā apstrāde un virsmas apdare kā kvalitātes signāli

Pat vislabākais štancēšanas tērauds nedarbojas bez pienācīgas termiskās apstrādes. Rūdīšana un rūdīšana pārveido neapstrādātu instrumentu tēraudu par darba formas sastāvdaļu ar pareizo cietības un stingrības līdzsvaru. Izlaidiet šo soli vai izpildiet to slikti, un matrica vai nu priekšlaicīgi nolietojas (pārāk mīksta), vai arī slodzes laikā nošķeļ (pārāk trausla).

Kas jums būtu jāmeklē? Konsekventa cietība visā darba virsmā -nevis tikai uz vietas-pārbaudīta vienā stūrī. Kvalitatīvas štancēšanas darbnīcas nodrošina cietības testa dokumentāciju, kas parāda vērtības norādītajā diapazonā (parasti 2-4 HRC logs). Ja piegādātājs nevar sagatavot termiskās apstrādes ierakstus, tas ir sarkanais karogs, no kura ir vērts doties prom.

Virsmas apdare stāsta līdzīgu stāstu. Gan štancēšanas veidnēs, gan griešanas presformās darba virsmas ir jānoslīpē līdz precīzai līdzenumam un jāapstrādā līdz zemām raupjuma vērtībām. Vadu EDM - process, ko izmanto, lai grieztu sarežģītus presformas profilus - sasniedzizmēru pielaides +/-0,002-0,005 mmvairāku{0}}izgriezumu apstākļos. Šī precizitāte tieši ietekmē štancēšanas-līdz-izsitumu klīrensu, kas kontrolē urbuma augstumu un detaļu kvalitāti. Slīpēšanas pielaides uz savienojošām virsmām nosaka, cik labi matricas puses izlīdzinās tūkstošiem ciklu.

Sarkanie karodziņi, kas jāievēro vērtēšanas laikā:

• Nav pieejami termiskās apstrādes sertifikāti vai cietības testa ziņojumi
• Redzamas instrumenta pēdas vai nekonsekventa virsmas apdare uz griešanas malām
• Nevienmērīgas spraugas starp perforatora un presformas sastāvdaļām (klīrensu izmaiņas)
• Rūsa vai bedri uz precīzas zemes virsmas
• Trūkst dokumentācijas par stieples EDM caurlaides skaitu vai virsmas raupjuma vērtībām

Materiāla biezuma saderības apsvērumi

Jūsu štancējamais lokšņu metāls nosaka veidņu konstrukcijas prasības tikpat lielā mērā kā ražošanas apjoms. Alumīnija štancēšanas presformām paredzētajām presformām ir atšķirīgas prasības nekā nerūsējošā tērauda veidnēm -, un nepareiza iestatījuma izmantošana paātrina nodilumu vai rada lūžņus.

Alumīnijs ir mīksts un sveķains. Tam ir tendence pielipt pie noslīdošām virsmām, tāpēc, lai novērstu materiāla uzkrāšanos, ir nepieciešama pulēta apdare un dažreiz tādi pārklājumi kā TiN. Otrā puse: zemākas tonnāžas prasības un samazināts presformu nodilums, kas nozīmē, ka bieži vien pietiek ar mazāk agresīvām tērauda kategorijām.

Nerūsējošais tērauds ir pretēja problēma. Tas ir smags,{1}}sacietē formēšanas laikā un rada lielu berzi pret veidņu virsmām. Lokšņu metāla presformas nerūsējošajam tēraudam pieprasa cietākus tēraudus (minimālais D2, karbīds gariem gājieniem), stingrākus atstarpes, lai kontrolētu urbumu, un izturīgas eļļošanas sistēmas. Atsperes un noņēmēji nodilst ātrāk, jo noņemšanas spēki ir lielāki.

Varš un misiņš ir kaut kur starp - mērenu cietību, bet izcilu formējamību. Galvenā problēma ir dekoratīvo detaļu virsmas bojājums, kas prasa pulētas veidņu virsmas un rūpīgu materiālu apstrādi.

Mērinstrumentu biezums savieno šos materiālu efektus. Biezākam materiālam nepieciešams proporcionāli lielāks attālums starp perforatoru un presformu (parasti 5–10% no materiāla biezuma katrā pusē vieglam tēraudam, mazāk alumīnijam, vairāk nerūsējošajam tēraudam). Nosakiet nepareizu atstarpi konkrētai materiāla un gabarīta kombinācijai, un jūs redzēsiet pārmērīgu urbumu, priekšlaicīgu malu nodilumu vai saplaisājušas detaļas.

Piegādātājs, kurš pirms piedāvājuma uzdod detalizētus jautājumus par jūsu materiāla veidu, rūdījumu, gabarītu un virsmas apdares prasībām, demonstrē inženierzinātņu disciplīnu, kas nozīmē labākus instrumentus. Tas, kurš citē bez šīs informācijas, uzmin -, un jūs maksāsit par šiem minējumiem, pārstrādājot vai izmetot detaļas.

Materiāls un konstrukcija nosaka kvalitatīvus griestus jebkurai veidnei. Taču pat nevainojami uzbūvētam rīkam ir cenu zīme, ko nosaka ne tikai tērauds un mehāniskā apstrāde, bet arī tādi faktori kā tonnāžas prasības, pielaides kraušanas un ģeogrāfiskās izcelsmes lēmumi, kas maina cenas par 40% vai vairāk.

Kas nosaka metāla štancēšanas presformu izmaksas

Jūs esat redzējis diapazonu: 5000 ASV dolāri par vienkāršu iztukšošanas veidni, 100 $,000+ par sarežģītu progresīvu rīku. Šī izplatība nav nejauša. Katrs dolārs štancēšanas veidnē ir saistīts ar konkrētiem inženiertehniskiem lēmumiem, materiālu izvēli un ražošanas realitāti. Tomēr lielākā daļa piegādātāju piedāvā nulles pārskatāmību par to, kā viņi nonāk pie skaitļa -, ļaujot pircējiem salīdzināt cenas, kas varētu būt arī dažādās valūtās.

Noskaidrosim, kas faktiski nosaka cenu, novērtējot pārdošanai paredzētās metāla štancēšanas presformas, sākot no faktoriem, kas maksā par 50% vai vairāk, līdz mainīgajiem, kas paaugstina lietas par dažiem procentiem.

Galvenie izmaksu veicinātāji štancēšanas instrumentiem

Ne visiem izmaksu faktoriem ir vienāda nozīme. Daži dubulto jūsu citātu; citi pievieno nelielu procentu. Šeit tie ir sakārtoti no augstākās līdz mazākajai ietekmei uz kopējo cenu:

• Die sarežģītība un staciju skaits- Šis ir vienīgais lielākais izmaksu virzītājspēks. Vienkārša vienas-stacijas tukšgaitas kabīne varētu izmaksāt 5000 $-15 000 $. Progresīvā veidne ar 10+ stacijām, kas veic caurduršanas, formēšanas un apgriešanas darbības, var sasniegt 50 000–150 000 USD. Katra papildu stacija kopējo izmaksu aprēķinu papildina par aptuveni 8–12%, jo katrai stacijai ir nepieciešami savi precīzi apstrādāti perforatoru un presformu komponenti, izlīdzināšanas līdzekļi un sloksnes uzlabošanas apsvērumi.
• Daļu ģeometrijas grūtības- Plakani profili ar taisnām malām instrumentam maksā lētāk nekā detaļas ar dziļām stiepēm, saliktiem leņķiem vai stingriem rādiusiem. Sarežģītai 3D formēšanai ir nepieciešama vairāk inženiertehnisko simulāciju, vairāk izmēģinājuma atkārtojumu un cietāks instrumentu tērauds, lai izturētu iesaistītos spēkus.
• Materiāls un termiskā apstrāde- Matrica, kas izgatavota no D2 instrumenta tērauda, ​​maksā ievērojami mazāk nekā tāda, kurai nepieciešami M2 ātrgriezēja-tērauda vai karbīda ieliktņi. Termiskā apstrāde palielina izmaksas, bet nosaka, vai jūsu kauliņš ilgst 50 000 vai 500 000 sitienu. Skopošana šeit palielina-ilgtermiņa uzturēšanas izdevumus.
• Pielaides prasības- Standarta komerciālās pielaides (+/-0,005") ir pārvaldāmas. Nospiediet uz +/-0,001" un jums ir nepieciešami vairāku gājienu stieples EDM griezumi, smalkāka slīpēšana un intensīvāka pārbaude — katrs solis palielina izmaksas. Attiecības nav lineāras; tas ir eksponenciāli. Griešanas pielaides uz pusi var palielināt instrumentu izmaksas par 30-50%.
• Detaļu izmērs un preses tonnāža- Lielākām detaļām ir nepieciešamas lielākas presformas, lielākas preses un smagāki presēšanas tēraudi. Tonnāžas prasību skala ar materiāla veidu, gabarītu un griezuma perimetru.
• Ražošanas apjoma cerības- Lielāki paredzamie apjomi attaisno izturīgāku veidņu konstrukciju, labākus tēraudus un papildu funkcijas, piemēram,-iekšējos sensorus. 100 000 trāpījumu novērtēta kauliņa sākotnēji maksā mazāk nekā tāda, kas paredzēta 2 miljoniem -, taču matemātika par vienu-daļām var dot priekšroku dārgākam rīkam.
• Izpildes laika steidzamība- Standarta izpildes laiks ir 8–16 nedēļas progresīvam rīkam. Saspiediet to līdz 4–6 nedēļām un sagaidiet 15–25% prēmijas. Ārkārtas laika grafiki var palielināt piemaksas līdz 50%, jo tie liek virsstundām, prioritārai plānošanai un paātrinātai materiālu iegādei.
• Projektēšanas un inženierijas maksas- CAD dizains ražošanas presformām parasti maksā 50–100 USD stundā. Vienkāršām presformām var būt nepieciešamas 10–20 stundas inženierijas; Sarežģītu progresīvu instrumentu izstrādei var būt nepieciešamas 40-80+ stundas projektēšanas, simulācijas un DFM pārskatīšanas, pirms pat tiek sākta apstrāde.

Novērtējot citātus no jebkuras štancēšanas presformu rūpnīcas, jautājiet, kurš no šiem faktoriem nosaka skaitli. Labs piegādātājs sīki izklāstīs - vai vismaz izskaidros - savas cenas inženiertehnisko pamatojumu.

Kā tonnāža un matricas izmērs ietekmē cenu

Iedomājieties, ka jūs apzīmogojat 12 x 12 collu kronšteinu no 0,060 collu nerūsējošā tērauda, ​​salīdzinot ar 2 x 2 collu elektrisko kontaktu no 0,020 collu vara. Kronšteinam ir nepieciešams mašīnas matrica ar ievērojami lielāku balsta plāksni, smagāku presēšanas apli un presi, kas nodrošina, iespējams, 150 tonnu spēku. Kontaktam var būt vajadzīgas 15 tonnas. Šī 10 reižu atšķirība tonnāžas prasībā izpaužas veidnes svarā, materiāla tilpumā un presēšanas laika izmaksās izmēģinājuma laikā.

Preses izmērs tieši ietekmē arī apstrādes laiku. Lielāks presformas bloks nozīmē garākus CNC ciklus, vairāk stieples EDM materiāla un smagākas slīpēšanas darbības. Pat termiskā apstrāde maksā vairāk, jo lielākām masām ir nepieciešams ilgāks mērcēšanas laiks un kontrolētāka dzesēšana, lai panāktu vienmērīgu cietību.

Precīzās štancēšanas un štancēšanas lietojumos, kur stingras pielaides atbilst lieliem presformas nospiedumiem, izmaksas palielinās. Lai saglabātu līdzenumu un izlīdzināšanu pāri lielai presformas virsmai, nepieciešama precīzāka apstrāde un rūpīgāka montāža - divas lietas, kas tieši izpaužas stundās.

Praktisks risinājums: ja jūsu detaļas dizains pieļauj mazāku sloksnes platumu vai var tikt orientēts, lai samazinātu diegu nospiedumu, jūs samazināsiet izmaksas pat pirms sarežģītības vai materiāla kvalitātes risināšanas.

Iekšzemes un ārzemju cenu kompromisi{0}}

Lēmumi par ģeogrāfisko izcelsmi var mainīt cenas par 30-50%. Ārzemju instrumentu un presformu ražošana - galvenokārt no Ķīnas un Dienvidaustrumāzijas — parasti piedāvā zemākas bāzes cenas samazinātu darbaspēka izmaksu dēļ. Iekšzemes instrumentiem ir augstākas uzlīmju cenas, taču tiek novērstas slēptās izmaksas, kuras ārzemju pircēji bieži atklāj pārāk vēlu.

Redzamā cenu atšķirība ir nepārprotama. Progresīvās kauliņas, kas tiek kotētas USD 45 000 iekšzemē, varētu tikt piegādātas no USD 25 000 līdz USD 30 000 no ārvalstu piegādātāja. Šī 15 000–20 000 USD starpība pirkuma pasūtījumā izskatās pārliecinoša. Bet kopējo izmaksu attēlā ir iekļauti faktori, kas nav norādīti sākotnējā rēķinā:

• Piegāde un loģistika- Okeāna kravu pārvadājumi smagajiem instrumentiem palielina 2000–5 $,000+ atkarībā no formas izmēra un svara. Gaisa kravu pārvadājumi steidzīgām piegādēm var pilnībā pārsniegt ietaupījumus.
• Komunikācijas izmaksas- Laika joslu atšķirības, valodas barjeras un e-pasta-papildu atkārtojumu cikli pagarina laika grafiku. Lai veiktu tālruņa zvanu iekšzemē, ārzemēs var būt nepieciešamas trīs atzīmētu-zīmējumu kārtas.
• Pārskatīšanas cikli- Ja izmēģinājuma paraugi neatbilst specifikācijām, katra korekcijas cilpa pievieno 3-6 nedēļas piegādes laiku papildus pārstrādes laikam. Iekšzemē varat braukt uz veikalu, lai veiktu korekcijas tajā pašā nedēļā.
• Kvalitātes risks- Neveicot pārbaudi uz vietas-būvēšanas laikā, kvalitātes problēmas parādās tikai pēc presformas nosūtīšanas. Okeānam jau šķērsota kauliņa pārstrāde ir dārga un lēna.
• Muitas nodevas par palīdzību- Šīs ir izmaksas, ko lielākā daļa pircēju pilnībā palaid garām.Nepieciešama ASV muitas un robežapsardzības iestādeka ārzemēs importēto preču ražošanai izmantoto instrumentu vērtība tiek deklarēta kā "palīdzība" un iekļauta preces ar nodokli apliekamajā vērtībā. Par nedeklarēšanu tiek uzlikts sods, kas ir divas līdz četras reizes lielāks par zaudētajiem pienākumiem.

Pēdējais punkts ir pelnījis uzsvaru. Ja pasūtāt presformu ražošanu ārzemēs un piegādātājs izmanto šīs presformas, lai ražotu detaļas, kas tiek nosūtītas uz ASV, jums saskaņā ar likumu ir jāziņo instrumenta vērtība kā daļa no importa novērtējuma -, pat ja presforma nekad fiziski neienāk valstī. Sodi par neatbilstību-var sasniegt 100 000 ASV dolāru par uzskaites pārkāpumiem vien.

Vai tas nozīmē, ka ārzemju piegāde vienmēr ir nepareizs zvans? Nē. Attiecībā uz stabilām, pārbaudītām konstrukcijām ar ilgu ražošanas ciklu un uzticamām attiecībām ar piegādātāju, ekonomika joprojām var dot priekšroku štancēšanas štancēšanai ārzonā. Galvenais ir aprēķināt kopējās iekrautās izmaksas -, nevis tikai rindas vienību instrumentu rēķinā.

Automatizācijas rīku un presformu veikali vietējā tirgū bieži vien kompensē augstāku darbaspēka līmeni ar ātrāku iterāciju, ciešākiem sakaru cilpām un spēju atbalstīt presformu visā tā ražošanas laikā bez pārokeāna piegādes katrā apkopes gadījumā. Pircējiem, kuri izmanto tieši--laikā noteiktos ražošanas grafikus, šai atsaucībai ir dolāra vērtība, kas izklājlapās bieži vien ir pārāk zema.

Izmaksas nekad nav tikai tas, ko maksājat avansā. Tas ir tas, ko jūs maksājat rīka darbības laikā -, tāpēc apkopes plānošana un kopējās īpašumtiesību izmaksas ir pelnījušas tādu pašu rūpību kā sākotnējais piedāvājums.

Jaunu, lietotu un atjaunotu štancēšanas presformu novērtēšana

Ne katram projektam ir vajadzīgas pilnīgi jaunas formas{0}}, kas ir izveidotas no nulles. Dažkārt gudrāks pasākums - finansiāli un grafiks-gudrs - ir iegādāties esošu štancēšanas presformu komplektu un nodot to atpakaļ darbā. Lietotas un atjaunotas zīmogu formas aizņem reālu tirgus segmentu, tomēr lielākā daļa iepirkumu rokasgrāmatu tos pilnībā ignorē. Tā ir palaist garām iespēja pircējiem, kuri zina, ko meklēt, un izprot ar to saistītos riskus.

Pērkot lietotas štancēšanas formas, ir jēga

Iedomājieties scenāriju: produkta ražošana tika pārtraukta pirms diviem gadiem, un tagad pieprasījums ir atgriezies. Oriģinālā matrica joprojām var pastāvēt -, kas atrodas iepriekšējā ražotāja plauktā vai ir pieejama no lietota aprīkojuma izplatītāja. Esošo instrumentu iegāde un štancēšanas instrumenta remonta veikšana, lai to atjaunotu ražošanas stāvoklī, var izmaksāt par 40–60% lētāk nekā jaunas presformas nodošana ekspluatācijā no nulles, ja izpildes laiks tiek samazināts nedēļām.

Lietotie metāla štancēšanas presformu komplekti ir vispiemērotākie dažās īpašās situācijās. Programmas ar ierobežotu budžetu-, kas nevar attaisnot 30 000 ASV dolāru-80 000 ASV dolāru par jauniem progresīviem instrumentiem, var atrast funkcionālas alternatīvas par niecīgu cenu. Standarta ģeometrijas - parastās kronšteini, vienkāršas sagataves daļas vai pamata formas — ir vieglāk iegūt otrreizējā tirgū, jo daudzi veikali jau iepriekš ir ražojuši līdzīgas detaļas. Un, lai aizstātu mantotos izstrādājumus, kur sākotnējais piegādātājs vairs nav, saderīga zīmogu presformu komplekta atrašana var būt vienīgais praktiskais ceļš uz priekšu.

Kompromiss{0}}ir nenoteiktība. Lietotam matricam ir vēsture, kuru ne vienmēr varat pārbaudīt, un atlikušais kalpošanas laiks ir pilnībā atkarīgs no tā, kā tas tika uzturēts, cik trāpījumu tas ir redzēts un no kāda materiāla tas tika darbināts.

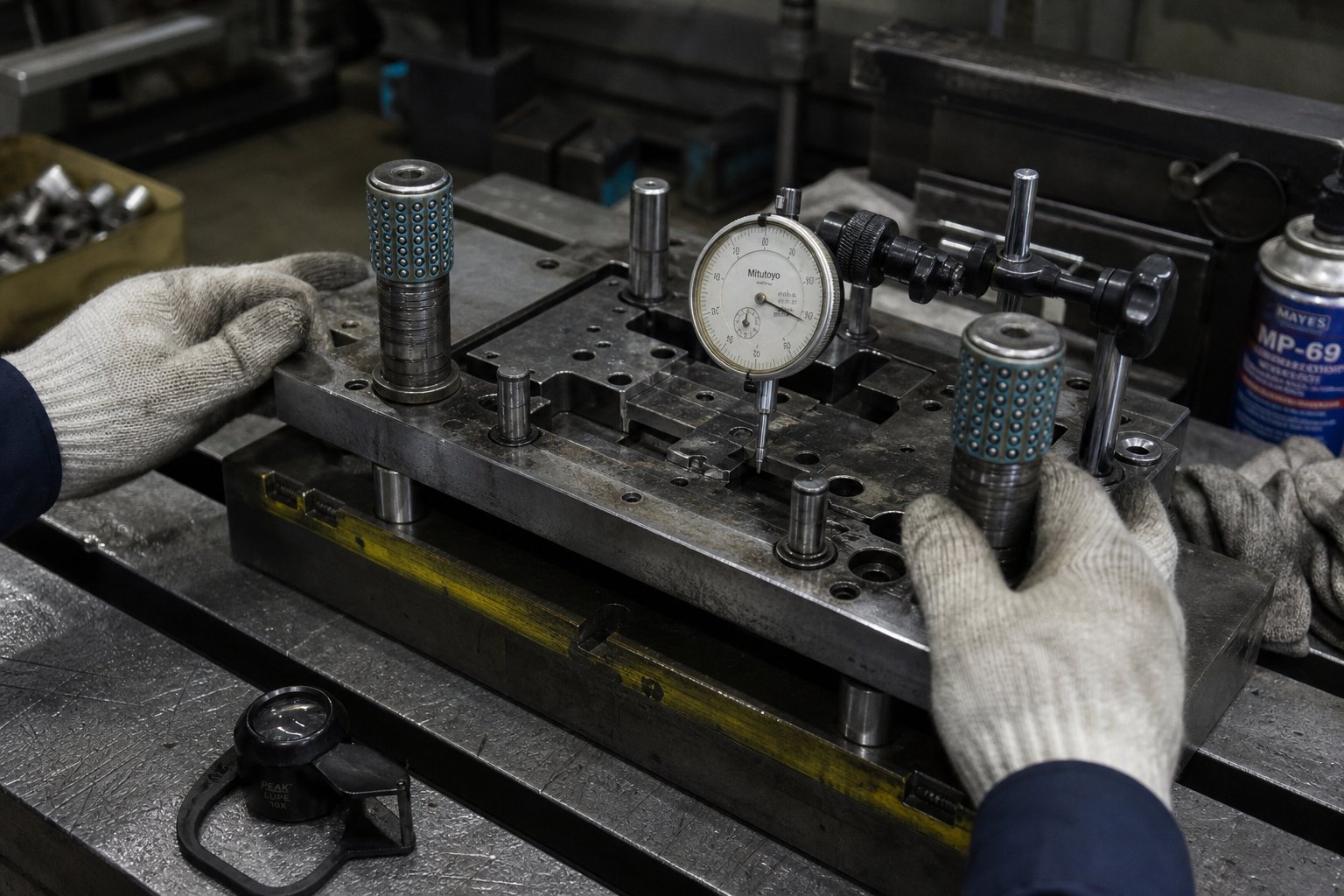

Kritiskās pārbaudes punkti{0}}iepriekš piederošajiem presformiem

Lietotu štancēšanas presformu detaļu pirkšana bez rūpīgas pārbaudes ir azartspēle ar jūsu ražošanas grafiku. Matricas, kas no ārpuses izskatās izmantojamas, var būt trīs asināšanas ciklu attālumā no lūžņiem iekšpusē. Lūk, kas jānovērtē pirms apņemšanās:

• Jaunākais stāvoklis- Palielinājumā pārbaudiet visas perforatora un matricas pogu malas. Meklējiet šķeldošas, noapaļotas vai nevienmērīgas nodiluma formas. Nelielu nodilumu var no jauna noslīpēt, taču dziļas šķembas vai karstuma{3}}bojātas malas (norāda krāsas maiņa) liecina, ka tērauda izturīgums ir apdraudēts.
• Vadītāja tapas un bukses izlīdzināšana- Ievietojiet vadošās tapas un pārbaudiet sānu brīvību. Nodilušās bukses ļauj pārvietoties augšējai un apakšējai stangas pusītei, radot nesaskaņotus elementus un paātrinātu detaļu nodilumu.Pareiza vadotnes izlīdzināšanair ļoti svarīgi, lai nodrošinātu veiktspēju - jebkura nosakāma netīrība nozīmē, ka ir nepieciešama nomaiņa.
• Pavasara un striptīza stāvoklī- Saspiestās atsperes laika gaitā zaudē spēku. Vāji noņēmēji nespēj noturēt materiālu līdzenu griešanas laikā, radot nekonsekventas detaļas un palielinot urbumu. Pārbaudiet brīvo atsperu-garumu atbilstoši oriģinālajām specifikācijām. Ja šie dati nav pieejami, nomainiet tos kā daļu no atjaunošanas.
• Pierādījumi par iepriekšējiem remontdarbiem- Metināšanas pēdas uz stangas kurpēm, nesakrītoši skrūvju raksti vai aizsprostotas detaļas norāda uz pagātnes problēmām. Remonts netiek automātiski diskvalificēts, taču tie norāda uz vietām, kur veidne ir noslogota ārpus tā projektēšanas nolūka.
• Die kurpju plakanība- Novietojiet precīzu taisnu malu pāri matricas apaviem un pārbaudiet, vai nav deformācijas. Pat 0,002–0,003 collu priekšgala pāri matricas virsmai rada izlīdzināšanas kļūdas, kas progresīvā rīkā tiek kombinētas visās stacijās.
• Tehniskās apkopes dokumentācija- Matrica ar pilnu asināšanas žurnālu, hitu skaitītāju rekordiem un komponentu nomaiņas vēsturi ir daudz vērtīgāka par vienu bez dokumentiem. Dokumentācija ļauj novērtēt atlikušo kalpošanas laiku un plānot gaidāmos apkopes pasākumus.

Zīmogu griezējs ar 200 000 trāpījumu un dokumentētu regulāru asināšanu ik pēc 30 000 sitieniem stāsta pavisam citu stāstu nekā tas, kam ir nezināma vēsture. Pirmais ir aprēķināts ieguldījums; otrais ir minējums.

Nospiediet saderību un tonnāžas saskaņošanu

Lietotas formas atrašana pieņemamā stāvoklī ir tikai puse no izaicinājumiem. Otra puse - un vieta, kur tiek pieķerti daudzi pircēji -, apstiprina, ka esošie instrumenti patiešām ir piemēroti jūsu presei. Vienai mašīnai konstruēta matrica nedarbojas automātiski citā, pat ja abām presēm ir līdzīgi tonnāžas rādītāji.

Vissvarīgākais izmērs ir aizvēršanas augstums - attālums no balsta virsmas līdz priekšmetstikliņa apakšai apakšējā mirušā punktā. Preses augstumam (kopējam instrumenta aizvērtajam augstumam) ir jāiekļaujas jūsu preses regulējamajā aizvēršanas augstuma diapazonā. Pārāk garš, un kauliņš fiziski nederēs. Pārāk īsa un pat maksimālā slīdošā regulēšana nevar aizvērt atstarpi, tāpēc ir nepieciešamas starplikas, kas sarežģī iestatīšanu un iespējamās izlīdzināšanas problēmas.

Pārsniedzot aizvēršanas augstumu, pārbaudiet šos saderības faktorus, pirms iegādājaties kādu no-nolietotu štancēšanas presformu komplektu:

• Balstu izmēri- Matricas pēdas nospiedumam ir jāatrodas jūsu presēšanas pamatnes zonā ar vietu iespīlēšanai. Pārbaudiet T-spravu atstarpi un pārbaudiet, vai skavas aparatūra var bez traucējumiem nostiprināt matricas apavu.
• Tonnāžas jauda- Aprēķiniet kopējo spēku, kas nepieciešams visām griešanas un formēšanas darbībām veidnē, un pēc tam pārbaudiet, vai prese pārsniedz šo skaitli vismaz par 20–30% kā drošības rezervi.
• Gājiena garums- Preses gājienam ir jānodrošina pietiekama atstarpe materiāla padevei, detaļu veidošanai un daļas izmešanai. Matrica, kas paredzēta 6 collu gājienam, nedarbosies pareizi presē ar tikai 4 collu gājienu.
• Barošanas sistēmas saderība- Progresīvajām veidnēm ir nepieciešams noteikts padeves garums vienam gājienam. Jūsu padevējam ir jāatbilst matricas progresēšanas attālumam, un sloksnes platumam jāatbilst jūsu spoles apstrādes aprīkojumam.
• Izmešanas metode- Dažas formas izspiež daļas uz leju caur balstu; citi izsit tos uz sāniem vai muguru. Apstipriniet, ka jūsu presēšanas iestatījums var pielāgot matricas izmešanas ceļu.

Atjaunošana attiecas ne tikai uz pašu formu, bet arī uz to, kā tā integrējas ar jūsu konkrēto aprīkojumu. Materiālam var būt vajadzīgas jaunas vadotnes tapas, kas atbilst jūsu preses esošajam presformas komplekta adapterim, modificētas montāžas atveres, lai tās atbilstu jūsu balsta T-rievas rakstam, vai pielāgotas sloksnes vadotnes, lai tās darbotos ar jūsu padevēja platumu. Ieskaitiet šīs modifikācijas izmaksas kopējā pirkuma cenā, salīdzinot ar jauniem instrumentu piedāvājumiem.

Nodilušo griešanas malu slīpēšana, bojāto ieliktņu nomaiņa un nolietoto komponentu atjaunošana var atjaunot lietotu presformu līdz gandrīz -sākotnējai veiktspējai -, bieži vien par 25–40% no jaunu presformu izmaksām. Bet tikai tad, ja serdes struktūra (stangas, vadotnes un primārās formēšanas tēraudi) paliek stabila. Kad šie pamatelementi ir apdraudēti, atjaunošanas izmaksas tuvojas vai pārsniedz jauno instrumentu cenas, pilnībā novēršot ekonomisko pamatojumu.

Neatkarīgi no tā, vai pērkat jaunu, lietotu vai atjaunotu, matrica galu galā nonāk jūsu iestādē. Kas notiek tālāk, - atrodot īsto piegādātāju, apstiprinot viņa inženiertehniskās spējas un pārvaldot attiecības, izmantojot ražošanu -, ir vieta, kur tiek veidota vai zaudēta ilgtermiņa vērtība-.

Kā iegūt un novērtēt štancēšanas presformu piegādātājus

Zinot, kāda veida matrica jums ir nepieciešama, no kāda materiāla tai jābūt izgatavotai un vai pirkt jaunu vai lietotu, jūs tikai nokļūstat starta rindā. Jūsu izvēlētais piegādātājs nosaka, vai šis instruments darbojas, kā paredzēts, - vai arī kļūst par sešciparu-galvassāpju, kas aizkavē ražošanu un samazina rezervi. Štancēšanas presformu tirgus ietver vairākus piegādes kanālus, no kuriem katrs apkalpo dažādus pircēja profilus. Nepareiza kanāla izvēle tērē laiku; Izvēloties nepareizu piegādātāju pareizajā kanālā, tiek zaudēts daudz vairāk.

Piegādes kanāli štancēšanas presformām

Iegūšanas vieta ir atkarīga no tā, kas jums nepieciešams: pilnībā pielāgots progresīvs rīks, kas izveidots no jauna, standarta perforatoru rezerves komplekts vai kaut kas pa vidu. Lūk, kā ainava sadalās.

Pilna -pakalpojuma pasūtījuma presēšanas veikalipārvaldīt visu procesu, sākot no daļas priekšizpētes analīzes līdz ražošanas{0}}gataviem rīkiem. Šiem metāla štancēšanas presformu ražotājiem pieder inženierija, apstrāde un validācija uzņēmumā -pašumā -, kas nozīmē, ka viena komanda ir atbildīga no pirmās koncepcijas līdz galīgajai pārbaudei.YICHENPiemēram, darbojas kā šāda veida presformu ražotājs, kas aptver visu darbplūsmu no priekšizpētes un CAE simulācijas līdz CNC apstrādei, stieples EDM, izmēģinājuma braucieniem un izmēru pārbaudei. Šis integrētais modelis novērš koordinācijas nepilnības, kas rodas, kad projektēšana, apstrāde un pārbaude notiek atsevišķās telpās. Pircējiem, kas iegādājas pielāgotas progresīvās vai pārneses formas, pilna -servisa veikals samazina risku, jo projektēšanas nolūks tiek īstenots katrā ražošanas posmā bez nodošanas zaudējumiem.

OEM presformu ražotājibūvēt instrumentus galvenokārt savai štancēšanas ražošanai. Daži pieņem ārējos presformu pasūtījumus, taču to galvenais uzņēmējdarbības modelis ir štancētu detaļu ražošana -, nevis instrumentu pārdošana citiem veikaliem. Darbs ar OEM presformu izgatavotāju var darboties labi, ja jums ir jāizgatavo arī apzīmogotas detaļas, taču to -tikai projekta joslas platums var būt ierobežots.

Instrumentu izplatītājikrājuma standarta kataloga instrumenti - perforatori, stanga pogas, fiksatori un matricu komplekti parastās konfigurācijās. Tie ir īstais kanāls, lai izmantotu -no{-noliktavu metāla instrumentu un presformu komponentus, rezerves daļu nodiluma daļu un prototipu izveides uzstādījumus. Ātrums ir viņu priekšrocība; pielāgošana ir to ierobežojums.

Lietotas tehnikas tirgotājimāklera īpašumā{0}}nomirst starp veikaliem. Tie ir noderīgi, lai iegūtu pārtrauktus rīkus vai atrastu budžeta alternatīvas, kā aprakstīts iepriekšējā sadaļā. Pienācīgas pārbaudes prasības šeit ir augstākas, jo jūs mantojat nezināmu apkopes vēsturi.

Transfer presformas piegādātājispecializējamies īpašā pārsūtīšanas rīku nišā - lielāki, vairāku-staciju dies, kur tukšumi pārvietojas starp neatkarīgām stacijām. Šiem veikaliem bieži ir dziļāka pieredze ar mehāniskajām apstrādes sistēmām, lielākas preses jaudas un sarežģītas detaļu ģeometrijas, kas nodod darba prasības.

Meklējamās inženierijas un simulācijas iespējas

Piegādātāja apstrādes iekārta norāda, ko viņi var griezt. Viņu inženiertehniskās iespējas norāda, vai lieta, ko viņi sagriež, patiešām darbosies. Atšķirība starp metāla štancēšanas presformu ražotāju, kas izstrādā instrumentus, un ražotāju, kas to vienkārši apstrādā, izpaužas izmēģinājuma veiktspējā, pārskatījumu skaitā un ilgtermiņā -presijas uzticamībā.

Novērtējot jebkuru štancēšanas presformu ražotāju, piešķiriet prioritāti šīm iespējām ietekmes secībā:

1. CAE/FEA simulācija formēšanas analīzei- Vai piegādātājs pirms tērauda griešanas var simulēt materiāla plūsmu, paredzēt atsperes atspērienu un noteikt retināšanas vai saburzīšanās risku? Veikali, kas iegulda tādos simulācijas rīkos kā AutoForm vai Pam{1}}Stamp, samazina izmēģinājuma laiku par 30-50%, salīdzinot ar izmēģinājuma-un kļūdu metodēm. Tas tieši nozīmē mazāk pārskatīšanas ciklu un ātrāku piegādi.
2. Iekšējā-CNC apstrāde un stiepļu EDM- Presformu ražotājs ar saviem apstrādes centriem kontrolē plānošanu, kvalitāti un iterācijas ātrumu. Ārpakalpojumu apstrāde rada aizkaves un sakaru slāņus, kas pagarina izpildes laiku un palielina izmēru kļūdu risku.
3. Izmēģinājuma un paraugu ņemšanas pakalpojumi- Piegādātājam ir jāizlaiž jūsu prese ražošanas-reprezentatīvā presē un pirms nosūtīšanas jānodrošina detaļu paraugi ar izmēru atskaitēm. Izmēģināšana apstiprina, ka instrumenti patiešām ražo atbilstošas ​​detaļas -, nevis tikai to, ka tas izskatās pareizi uz stenda.
4. Metroloģijas un inspekcijas ziņojumi- Meklējiet CMM (Coordinate Measuring Machine) iespēju un pirmo-rakstu pārbaudes ziņojumus. Kvalitatīvi-zīmogošanas presformu ražotāji dokumentē caurumošanas-līdz-atstarpes, cietības vērtības un kritiskos izmērus ar izsekojamiem mērījumu datiem.
5. Pārskatīšanas atsaucība- Cik ātri piegādātājs var veikt dizaina izmaiņas vai izmēģinājuma labojumus? Veikals, kurā pēc izmēģināšanas nelielas modifikācijas ieviešanai nepieciešamas trīs nedēļas, norāda uz jaudas ierobežojumiem vai sliktu projekta vadību, - kas abi pasliktināsies, ja problēmas tiks atklātas ražošanas{2}}palielināšanas laikā.
6. DFM (Design for Manufacturability) atsauksmes- Labākie metāla štancēšanas presformu ražotāji atsakās izmantot dizainus, kas radīs ražošanas problēmas. Ja piegādātājs pieņem jūsu zīmējumu, neradot jautājumus par materiāla uzvedību, sloksnes izkārtojuma optimizāciju vai pielaides iespējamību, viņš ir pārāk pārliecināts vai neveic inženiertehnisko darbu.

No projektēšanas līdz izmēģinājuma braucieniem un pārbaudei

Presformu ražošanas process nav melnā kaste - vai vismaz tai nevajadzētu būt. Katrs posms tieši ietekmē galīgo instrumentu kvalitāti, un pircēji, kuri saprot secību, piegādātāja novērtēšanas laikā var uzdot asākus jautājumus.

Process parasti notiek šādā secībā: daļu priekšizpētes pārskatīšana, presformu projektēšana un simulācija, materiālu sagāde, neapstrādāta CNC apstrāde, termiskā apstrāde, apdares apstrāde (slīpēšana un stiepļu EDM), montāža un montāža un visbeidzot pārbaude ar paraugu ražošanu. Septiņu -pakāpju dzīves cikls - no digitālā modeļa līdz apstiprinātam fiziskajam rīkam - ir savstarpēji saistīta ķēde, kurā vājums jebkurā posmā izplatās uz priekšu.

Lūk, kāpēc katrs posms jums kā pircējam ir svarīgs.

Iespējamība un dizainslēti noķert problēmas. Veidošanas simulācija, kas projektēšanas stadijā identificē sadalīšanas risku, nosaka stundas. Tā pati problēma, kas tika atklāta izmēģinājuma laikā, maksā nedēļas un tūkstošus. Piegādātāji, kas iegulda lielus ieguldījumus sākotnējā simulācijā - atsperes kompensācijā, tukša turētāja spēka optimizācijā un sloksnes izkārtojuma analīzē -, piegādā veidnes, kas jau pirmajā reizē darbojas tuvāk.

CNC apstrāde un stiepļu EDMnoteikt izmēru precizitāti. Vairāku-asu CNC frēzēšana rada neapstrādātu un pus{2}}apdares ģeometriju, savukārt stieples EDM nodrošina stingrus-pielaides profilus un atstarpes, kas kontrolē detaļu kvalitāti. Elitārie presformu veikali nodrošina +/-0,002 mm štancēšanas{5}}līdz -preču klīrensu, ko pārbauda ar CMM mērījumiem — šis precizitātes līmenis prasa gan spējīgu aprīkojumu, gan disciplinētu procesa kontroli.

Montāža un montāžair vieta, kur meistarība satiekas ar inženieriju. Pat ar nevainojamiem atsevišķiem komponentiem galīgā presformas veiktspēja ir atkarīga no tā, cik precīzi tie ir samontēti, - atstarpes starp kustīgajām daļām, virzošo sistēmu izlīdzināšana un pareiza atsperu un noņēmēju priekšslodze. Šajā posmā pieredzējuši štancēšanas presformu ražotāji tiek atdalīti no veikaliem, kas vienkārši apstrādā detaļas un saskrūvē tās kopā.

Izmēģināšana un apstiprināšanair jūsu pierādījums. Piegādātājam ir jāizstrādā pietiekami daudz paraugu detaļu, lai parādītu statistisko konsekvenci -, nevis tikai jāparāda viens ķiršu-gabals. Pieprasiet MPK datus par kritiskajām dimensijām, ja jūsu apjomi attaisno SPC{4}}līmeņa validāciju. Izmēģinājuma presei jāatspoguļo ražošanas apstākļi: līdzīga tonnāža, gājiena ātrums un padeves sistēma tam, ko matrica redzēs jūsu uzņēmumā.

Komunikācijas kvalitāte to visu saista kopā. Tehniski spējīgs piegādātājs ar sliktu projektu vadību joprojām veic piegādi novēloti un pārsniedz budžetu. Novērtējiet, cik ātri viņi reaģē uz tehniskiem jautājumiem, cik skaidri viņi dokumentē dizaina lēmumus un vai tie proaktīvi atzīmē riskus, nevis gaida, kamēr jūs atklāsiet problēmas. Procesā ar 8–16 nedēļu izpildes laiku un 20 000–100 ASV dolāru000+ nokavētam e-pasta ziņojumam vai neskaidram statusa atjauninājumam ir reāla finansiāla nozīme.

Stingrākie piegādes lēmumi nosaka visas attiecības ar piegādātāju -, nevis tikai to, kurš piedāvā viszemāko cenu. Presformu ražotājs, kas pēc grafika piegādā validētus, ražošanai gatavus{2}}instrumentus ar dokumentētiem kvalitātes datiem, rada vērtību, kas ir daudz lielāka par pirkuma cenu. Un šī vērtība laika gaitā palielinās, pateicoties apkopes atbalstam, rezerves komponentu pieejamībai un ātrākam apgrozījumam, kad ražošanā nepieciešamas izmaiņas vai komponenti galu galā nolietojas.

Kopējās īpašumtiesību izmaksas un{0}}ilgtermiņa uzturēšanas plānošana

Pirkuma cena uz štancēšanas formas kotācijas ir sākuma punkts -, nevis finiša līnija. Tas, ko jūs faktiski iztērējat šīs metāla štancēšanas formas darbības laikā, ietver katru asināšanas ciklu, katru nomainīto atsperi, katru neplānotas dīkstāves stundu un katru nolietoto detaļu, kas paslīdēja garām nolietotai griešanas malai. Pircēji, kuri novērtē instrumentus, pamatojoties tikai uz pirkuma cenu, parasti izvēlas opcijas, kas kopumā maksā vairāk nekā alternatīva par augstāku cenu-ar labāku uzbūves kvalitāti un piegādātāju atbalstu.

Gudri iepirkšanās nozīmē domāt par kopējām īpašuma izmaksām. Un tas sākas ar izpratni par to, kas liek kauliņam darboties - un kas to nogalina agri.

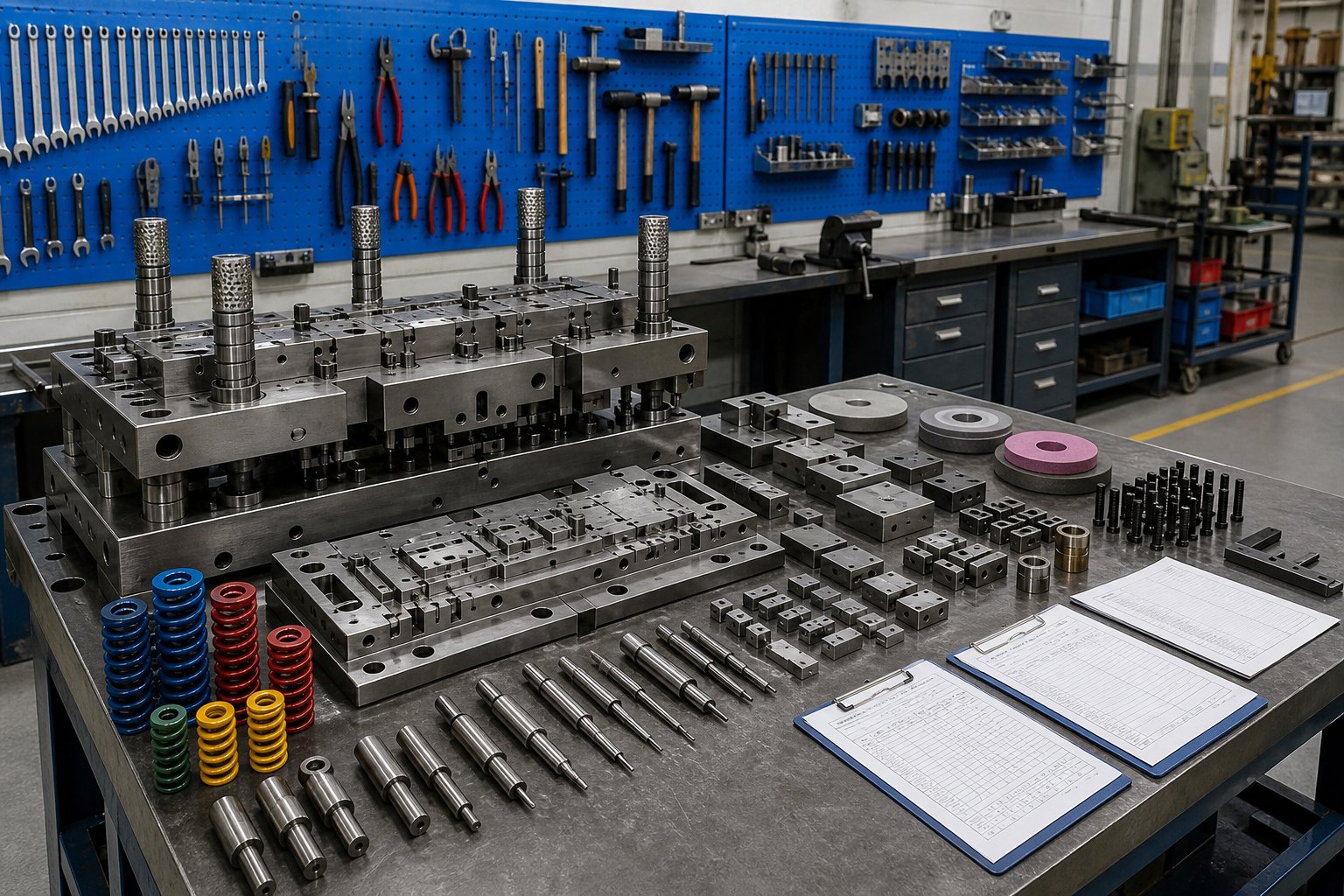

Profilaktiskā apkope, kas pagarina mūža ilgumu

Pastāv būtiska atšķirība starp presformu apkopi un presformu remontu. Kā instrumentu eksperts Arts Hedriksskaidro The Fabricator, īstā profilaktiskā apkope ietver plānotos darbus - nodilušo griešanas daļu asināšanu, atsperu nomaiņu pirms to paredzamā dzīves cikla beigām, gružu notīrīšanu un vaļīgu dībeļu vai sakaltušu virsmu pārbaudi. No otras puses, štancēšanas remonts nozīmē šifrēšanu, lai salabotu bojātās detaļas pēc tam, kad ražošanā kaut kas neizdodas. Otrais scenārijs ir četras reizes dārgāks nekā pirmais, ja ņem vērā preses dīkstāvi, metāllūžņus un darbaspēku.

Lūk, ko stingra profilaktiskās apkopes programma sedz jebkuram štancēšanas instrumentam un štancēšanai aktīvajā ražošanā:

• Griešanas malu asināšana- Perforatoru un štancēšanas pogu malas laika gaitā degradējas neatkarīgi no tērauda kvalitātes. Plānojiet pārslīpēšanu, pamatojoties uz trāpījumu skaitu, nevis redzamiem bojājumiem. Lielākajai daļai D2 griešanas sekciju ir jāpievērš uzmanība ik pēc 30 000-80 000 gājieniem atkarībā no apzīmogojamā materiāla. Izmantojiet savam instrumenta tēraudam atbilstošu slīpripu — riteņi, kas tiek noslogoti, rada siltumu, kas mīkstina pašas malas, kuras mēģināt atjaunot.
• Pārošanās virsmu eļļošana- Vadošām tapām, izciļņu virsmām, nodiluma plāksnēm un noņēmēja komponentiem ir nepieciešama periodiska eļļošana. Sausā gaita paātrina slīdēšanu un izlīdzināšanas novirzi. Saskaņojiet smērvielas veidu ar darba temperatūru un presēšanas ātrumu.
• Pavasara maiņa pēc grafika- Saspiestās atsperes pakāpeniski zaudē spēku, pēc tam pēkšņi sabojājas. Sekojiet novirzes cikliem, salīdzinot ar ražotāja nominālo kalpošanas laiku, un nomainiet tos pirms atteices. Tas ietver štancēšanas presēšanas pacēlājus, noņēmēja atsperes un spiediena spilventiņu sastāvdaļas, kas kontrolē materiāla noturēšanos -veidošanas laikā.
• Izlīdzināšanas pārbaude- Pārbaudiet vadotnes tapu-uz-bukses klīrensu, lai konstatētu sānu brīvību. Pārbaudiet, vai apavi ir plakaniski. Pārliecinieties, vai augšējā un apakšējā puse tiek reģistrēta konsekventi. Pat 0,001" dreifējošu savienojumu vairākās stacijās progresīvā formā.
• Tīrīšana un gružu izvešana- Gliemeži, šķembas un smērvielas uzkrāšanās traucē sloksnes padevi un matricas aizvēršanu. Notīriet presformas pēc katras darbības un pārbaudiet, vai nav svešķermeņu pirms nākamās iestatīšanas.

Mērķis ir saskaņot jūsu apkopes intervālu ar instrumenta faktisko nodiluma pakāpi. Precīzai presformai, kas darbojas ar nerūsējošo tēraudu ar ātrumu 200 gājieni minūtē, ir jāpievērš lielāka uzmanība nekā vienai alumīnija apstrādei ar 60 gājieniem minūtē -, pat ja abi ir izgatavoti no identiskām tērauda kategorijām.

Faktori, kas nosaka štancēšanas formas kalpošanas laiku

Cik ilgi faktiski kalpo metāla štancēšanas veidne? Diapazons ir milzīgs -, sākot no desmitiem tūkstošu ciklu pamata instrumentam, kurā tiek darbināts abrazīvs materiāls, līdz miljoniem ciklu labi-apkoptai precīzai presformai ar karbīda ieliktņiem mīksto metālu štancēšanai. Četri mainīgie nosaka, kur šajā spektrā ietilpst kāds konkrēts kauls:

• Materiāls tiek apzīmogots- Mīkstāki metāli, piemēram, varš un alumīnijs, rada ievērojami mazāku noberšanos nekā nerūsējošais tērauds vai augstas{1}}izturības sakausējumi. 0,030 collu alumīnija veidne var izturēt 500,{5}} sitienus starp asinājumiem. Tāda pati ģeometrija 0,030 collu nerūsējošajam tēraudam var būt nepieciešama apkope ar 50 000 sitieniem. Materiāla cietība tieši nosaka katras griešanas un formēšanas virsmas nodiluma ātrumu.
• Ražošanas ātrums- Lielāks gājienu skaits stundā rada vairāk siltuma un vairāk triecienu ciklu. Metāla štancēšanas instrumenti, kas darbojas ar ātrumu 400 gājieni minūtē, noārdās ātrāk nekā tas pats presforma, kas darbojas ar ātrumu 100 SPM - ne tikai ciklu skaita dēļ, bet arī tāpēc, ka siltuma uzkrāšanās mīkstina griešanas malas un paātrina veidojošo virsmu saspiešanu.
• Apkopes disciplīna- Šis ir mainīgais, kuru pircēji kontrolē vistiešāk. Konsekventa profilaktiskā apkope pagarina stieņu kalpošanas laiku par 2-3 reizēm, salīdzinot ar pieeju-līdz-atteicei. Detalizēts apkopes žurnāls -, kas dokumentē trāpījumu skaitu, asināšanas notikumus, komponentu nomaiņu un pārbaužu rezultātus — minējumus pārvērš paredzamā plānošanā.
• Oriģinālā uzbūves kvalitāte- Zīmogošanas instrumenti, kas izgatavoti ar atbilstošām tērauda kategorijām, pareizu termisko apstrādi, precīziem atstarpēm un kvalitatīvu virsmas apdari, vienkārši kalpo ilgāk. Matrica ar cietības svārstībām pāri griešanas malām sabojājas nevienmērīgi. Viens ar neatbilstošu attālumu materiāla mērierīcei rada pārmērīgu urbumu un spriegumu, kas paātrina visu komponentu nodilumu vienlaikus.

Šie faktori mijiedarbojas multiplikatīvi. Labi-veidota presforma (augstas-kvalitātes tērauds, pareiza termiskā apstrāde), kas darbojas ar mīkstu materiālu (alumīniju) mērenā ātrumā ar disciplinētu apkopi, var pārsniegt 1 miljonu gājienu starp galvenajām pārbūvēm. Apgrieziet kādu no šiem mainīgajiem - slikts tērauds, abrazīvs materiāls, liels ātrums vai novārtā veikta apkope -, un kalpošanas laiks ievērojami samazināsies.

Kopējo īpašumtiesību izmaksu aprēķināšana, kas pārsniedz pirkuma cenu

Salīdzinot pārdošanā esošās metāla štancēšanas presformas, uzlīmes cena norāda, cik instruments šodien maksā. TCO norāda, cik tas maksā produktīvā mūža laikā.MetalForming Magazine piezīmeska neplānota matricu apkope var maksāt četras reizes vairāk nekā plānotā apkope - reizinātājs, kas pārvērš vienu bojātu sitienu no 50 ASV dolāru komponenta nomaiņas par notikumu $500+, ja ņem vērā dīkstāves, lūžņus, uzstādīšanas darbu un kvalitātes pārbaudi.

Lūk, kā TCO sadalās pa komponentu izmaksām.

Ieskats, kas maina lēmumus par pirkumu: matrica, kas maksā par 20% vairāk iepriekš, bet darbojas 3x ilgāk starp apkopes pasākumiem, bieži nodrošina zemāku TCO nekā lētāka alternatīva. Labāka uzbūves kvalitāte samazina neplānotas dīkstāves biežumu. Augstākas kvalitātes-tērauds pagarina asināšanas intervālus. Stingrāki oriģinālie atstarpes nozīmē konsekventākas detaļas ilgāk, pirms palielinās lūžņu daudzums.

Piegādātāja izvēle tieši ietekmē vairākus TCO komponentus. Metāla štancēšanas rīks un presformu nodrošinātājs ar dokumentētu instrumentu vēsturi, viegli pieejamiem rezerves komponentiem un atsaucīgu servisa izpildi samazina jūsu dīkstāves laiku katram notikumam. Piegādātājiem patīkYICHEN, kas pārvalda pilnu dzīves ciklu no projektēšanas un CAE simulācijas līdz apstrādei, izmēģinājuma piegājieniem un pārbaudei, saglabā pilnu inženiertehnisko dokumentāciju par saviem izgatavotajiem instrumentiem. Šī dokumentācija nozīmē ātrāku problēmu novēršanu problēmu gadījumā, precīzu-nomaiņas komponentu atbilstību bez apgrieztās-inženierijas aizkaves, kā arī apkopes norādījumus, kuru pamatā ir veidnes faktiskās konstrukcijas specifikācijas, nevis vispārīgi pieņēmumi.

Salīdziniet to ar piegādātāja attiecībām, kur sākotnējais presformas izgatavotājs ir aizgājis vai nav sasniedzams. Katrs apkopes pasākums kļūst par diagnostikas uzdevumu. Katram nomaiņas perforatoram ir nepieciešams atkārtoti-mērījums un pielāgota slīpēšana. Katra negaidīta neveiksme sākas no nulles konteksta. Izmaksu starpība par-notikumu starp atbalstītajiem un neatbalstītajiem instrumentiem palielinās līdz tūkstošiem veidņu produktīvā mūža laikā.

Pircēji, kuri gūst vislielāko vērtību no saviem štancēšanas instrumentiem, pirkuma pasūtījuma stadijā domā par izmaksām-par-daļai visā ražošanas ciklā -, nevis par maksu-par-. Šī matemātika konsekventi dod priekšroku kvalitatīvākiem- piegādātājiem, kuri paliek piesaistīti pēc pārdošanas.

Ja esat gatavs pāriet no izpētes uz darbību, izpētietYICHEN štancēšanas presformu risinājumilai sāktu sarunu ar komandu, kas atbalsta rīku izstrādi no sākotnējās iespējamības līdz ilgtermiņa{0}}ražošanai.

Bieži uzdotie jautājumi par metāla štancēšanas presformām

1. Cik maksā metāla štancēšanas matrica?

Metāla štancēšanas presformu cenas svārstās no 5000 $ par vienkāršām vienas-stacijas nospiešanas veidnēm līdz vairāk nekā 150 000 $ par sarežģītiem progresīviem instrumentiem ar 10+ stacijām. Galvenie izmaksu faktori ietver veidņu sarežģītību, staciju skaitu, detaļu ģeometrijas grūtības, instrumentu tērauda marku, pielaides prasības un izpildes laika steidzamību. Katra papildu stacija progresīvā veidnē palielina aptuveni 8–12% no kopējām izmaksām, un, pielaides no standarta līdz precizitātes līmenim, var palielināt instrumentu izmaksas par 30–50%. Sava nozīme ir arī ģeogrāfiskajam ieguvei, jo ārvalstu kotācijas bieži vien ir par 30–50% zemākas uz papīra, lai gan slēptās izmaksas, piemēram, piegāde, pārskatīšanas cikli un muitas nodokļu saistības, var ievērojami novērst šo plaisu.

2. Kāda ir atšķirība starp progresīvo matricu un pārneses matricu?

Progresīvā matrica padod nepārtrauktu metāla sloksni cauri secīgām stacijām vienā instrumentā, katrai stacijai veicot atšķirīgu darbību, kamēr sloksne automātiski virzās uz priekšu vienā nospiešanas gājienā. Daļas paliek piestiprinātas pie nesēja sloksnes līdz galīgajai nogriešanas stacijai. Pārnesuma formas darbojas atšķirīgi - sagatave tiek agri atdalīta no sloksnes un fiziski pārvietota starp neatkarīgām stacijām ar mehāniskiem pirkstiem vai robotizētām sistēmām. Progresīvās presformas izceļas ar lielu-mazu-līdz-vidēju detaļu (50,000+ gadā) ražošanu, savukārt pārvietošanas presformas apstrādā lielākas, dziļākas vai ģeometriski sarežģītākas daļas, kuras nevar palikt piestiprinātas pie nesēja sloksnes, piemēram, automobiļu konstrukciju detaļas vai dziļi{9}}ievilkti korpusi.

3. Cik ilgi kalpo metāla štancēšana?

Zīmogošanas formas kalpošanas laiks krasi atšķiras atkarībā no četriem savstarpēji saistītiem faktoriem: apzīmogojamā materiāla, ražošanas ātruma, apkopes disciplīnas un sākotnējās uzbūves kvalitātes. Labi-apkopta precīza presforma ar karbīda ieliktņiem, kas štancē mīkstos metālus, piemēram, alumīniju, var pārsniegt 1 miljonu gājienu starp galvenajām pārbūvēm. Tāda pati ģeometrija, kas darbojas ar nerūsējošo tēraudu lielā ātrumā ar sliktu apkopi, var būt nepieciešama apkope ik pēc 50 000 sitieniem. Konsekventa profilaktiskā apkope - plānotā asināšana, atsperu nomaiņa un izlīdzināšanas pārbaudes - pagarina veidnes kalpošanas laiku 2–3 reizes, salīdzinot ar darbināmiem instrumentiem līdz atteicei. Piemērotu instrumentu tērauda marku izvēle lietojumam un pareizas trāpījumu skaita un apkopes notikumu dokumentācijas uzturēšana nodrošina paredzamu kalpošanas laika plānošanu.

4. Vai man ir jāiegādājas pielāgota štancēšanas forma vai jāizmanto standarta kataloga instrumenti?

Lēmums ir atkarīgs no jūsu ražošanas apjoma, detaļu sarežģītības un pielaides prasībām. Standarta kataloga presformas labi darbojas parastajām ģeometrijām, prototipiem un īsām sērijām, kas mazākas par dažiem simtiem gabalu, kur joprojām ir iespējamas izmaiņas dizainā. Pielāgotas presformas kļūst par labāku ieguldījumu, ja jūsu daļai ir patentētas funkcijas, ir nepieciešamas stingras pielaides vai ja ikgadējie apjomi attaisno sākotnējās izmaksas. Tipisks pārtraukuma-līdzsvara aprēķins dala pielāgotās formas izmaksas ar vienas-daļas ietaupījumu salīdzinājumā ar alternatīvām metodēm. Piemēram, 12 000 USD vērtībā pielāgota presforma, kas ražo detaļas par 0,45 USD katra pretstatā 3,50 USD, izmantojot vispārīgus instrumentus, pārtrauc pat aptuveni 3900 detaļu. Daudzi pircēji sāk ar standarta instrumentiem apstiprināšanai, pēc tam apņemas izmantot pielāgotas formas, tiklīdz apjomi apstiprina biznesa situāciju.

5. Kas jāņem vērā, novērtējot štancēšanas presformu piegādātāju?

Dodiet priekšroku piegādātājiem, kuriem ir-iekšējās CAE/FEA simulācijas iespējas, kas samazina izmēģinājuma laiku par 30-50%, salīdzinot ar izmēģinājuma-un-kļūdu pieejām. Pārbaudiet, vai viņiem pieder CNC apstrādes un vadu EDM iekārtas, nevis nododiet ārpakalpojumus kritiskām darbībām. Jautājiet par izmēģinājuma palaišanas un paraugu ņemšanas pakalpojumiem - kvalitatīvi piegādātāji vada jūsu presē ražošanas-reprezentatīvā presē un pirms nosūtīšanas nodrošina daļu paraugu ar izmēru atskaitēm. Pārbaudiet CMM pārbaužu ziņojumus, dokumentētos pirmos{12}}raksta datus un iespēju nodrošināt cietības testa ierakstus. Svarīga ir arī pārskatīšanas reakcija: piegādātājs, kuram ir nepieciešamas nedēļas, lai ieviestu nelielus labojumus, norāda uz jaudas vai pārvaldības problēmām. Pilna servisa pakalpojumu sniedzēji, piemēram, YICHEN, kas veic visu, sākot no priekšizpētes līdz galīgajai pārbaudei, samazina koordinācijas risku, jo viena komanda uztur atbildību visā instrumentu izstrādes procesā.
